UG12.0用2点方法绘制草图矩形
时间:2024-04-15 23:43:22  作者:彭老师

UG12.0用2点方法绘制草图矩形的方法,具体操作过程步骤如下,希望能帮助到大家!

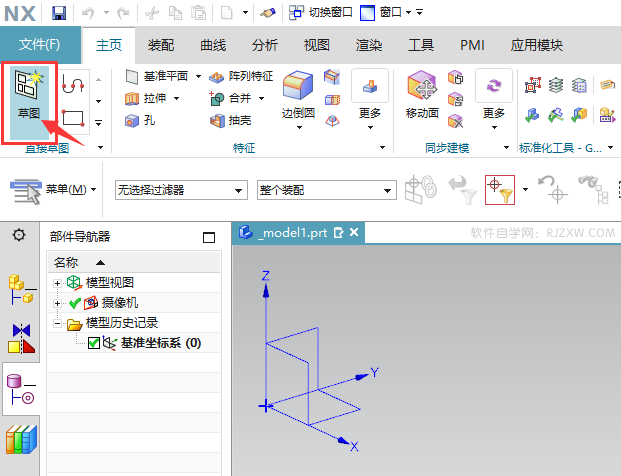

1、点击【草图】选项。

UG12.0用2点方法绘制草图矩形第1步

2、选择【平面】,点击【确定】。

UG12.0用2点方法绘制草图矩形第2步

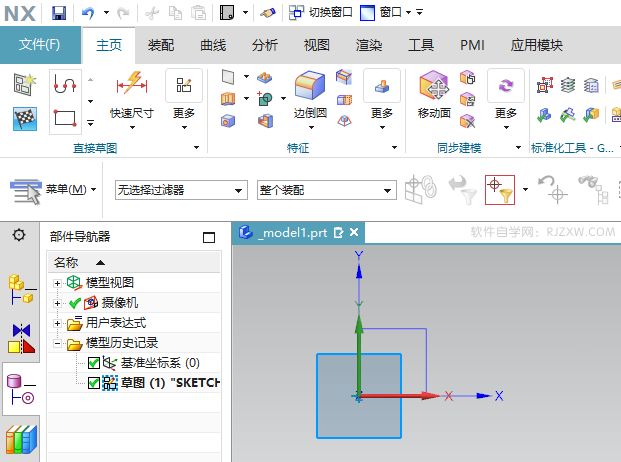

3、进入【草绘】平面。

UG12.0用2点方法绘制草图矩形第3步

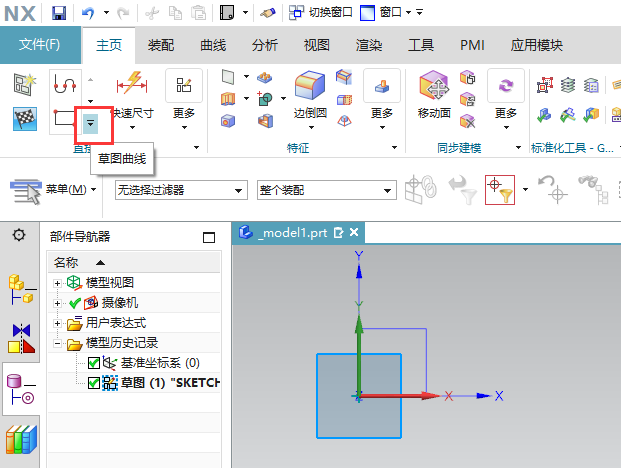

4、点击【草图曲线】选项。

UG12.0用2点方法绘制草图矩形第4步

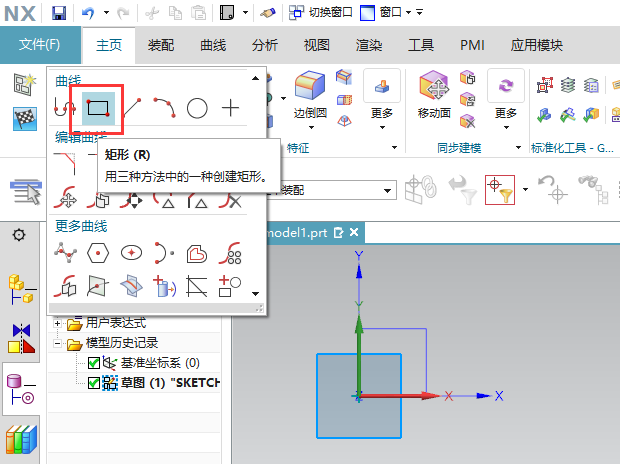

5、然后【矩形】工具。

UG12.0用2点方法绘制草图矩形第5步

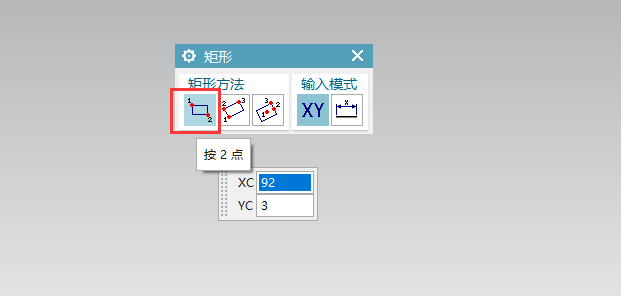

6、选择【矩形的方法】,选择【按2点】。

UG12.0用2点方法绘制草图矩形第6步

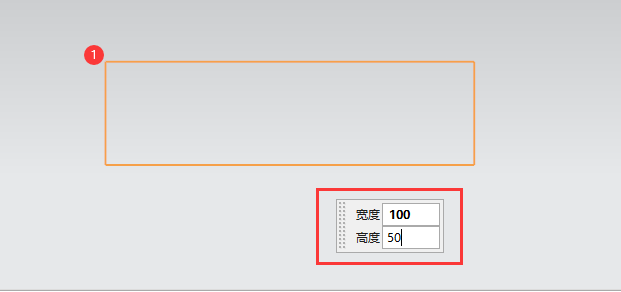

7、点击【矩形】的起点,输入矩形的【宽度与高度】。按【确定】键后,再点击第二点。

UG12.0用2点方法绘制草图矩形第7步

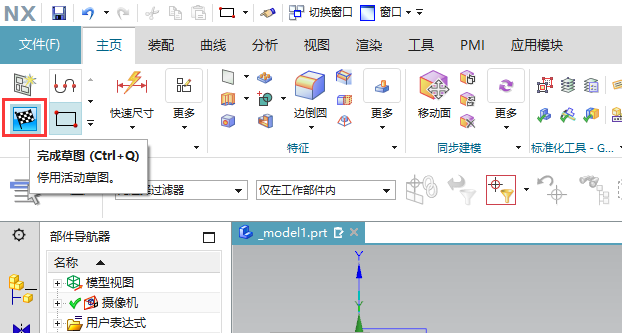

8、然后点击完成【草图】选项。

UG12.0用2点方法绘制草图矩形第8步

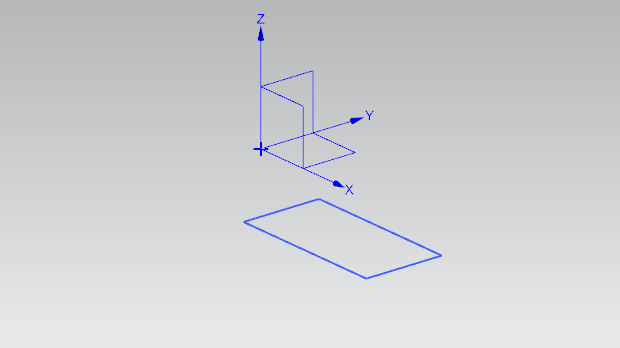

9、这样一个平面草图矩形绘制好了。

UG12.0用2点方法绘制草图矩形第9步
