cad多边形只知道高怎么画
时间:2024-05-07 10:24:44  作者:彭老师

cad多边形只知道高怎么画?先随便画一个多边形,然后再进行参照缩放即可,具体操作过程步骤如下,希望能帮助到大家!
cad多边形只知道高怎么画:

1、点击多边形工具。创建等边闭合多段线。

cad多边形只知道高怎么画第1步

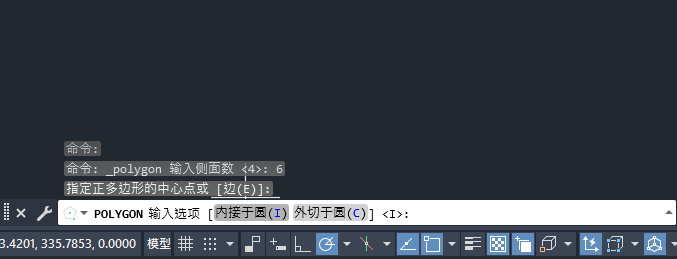

2、输入侧面数:6,空格。

cad多边形只知道高怎么画第2步

3、点击中心点,再点击内接于圆。随便创建一个六边形。

cad多边形只知道高怎么画第3步

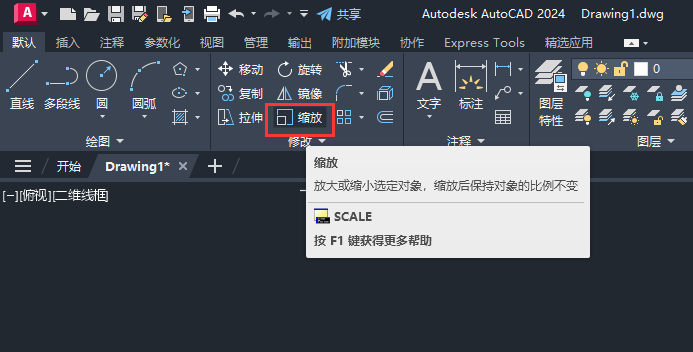

4、点击缩放工具。

cad多边形只知道高怎么画第4步

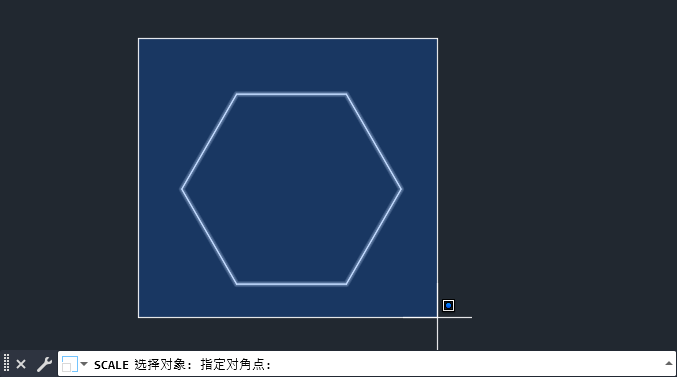

5、框选六边形。

cad多边形只知道高怎么画第5步

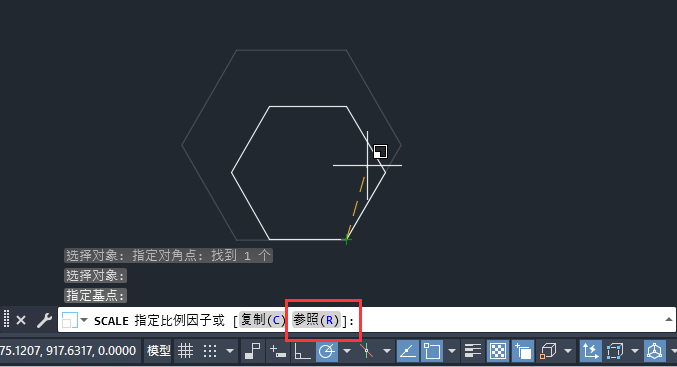

6、选择基点后,空格,点击参照。

cad多边形只知道高怎么画第6步

7、捕捉六边形的两个端点。

cad多边形只知道高怎么画第7步

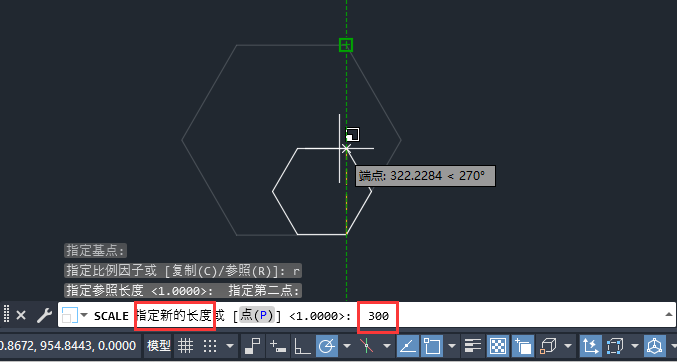

8、然后输入新的长度:300,空格。

cad多边形只知道高怎么画第8步
