solidworks绘制接头零件的方法。具体操作过程步骤如下,希望能帮助到大家! |
1、接头尺寸图:
2、点击新建图标,点击零件选项,点击确定。
3、选择上视基准面,点击拉伸凸台/基体。

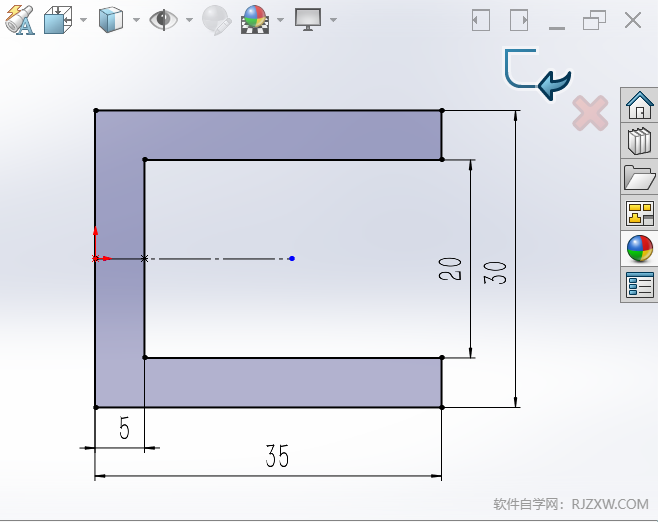

4、然后进入上视图,绘制以下草绘图后,点击退出草图。
5、然后进入凸台-拉伸设置,方向:两侧对称,厚度:20mm,点击确定。
6、选择实体的面,点击拉伸凸台/基体选项。
7、然后绘制一个直径20mm的圆形,点击退出草绘。
8、然后进入凸台-拉伸设置,方向:给定深度,厚度:28mm,点击确定。

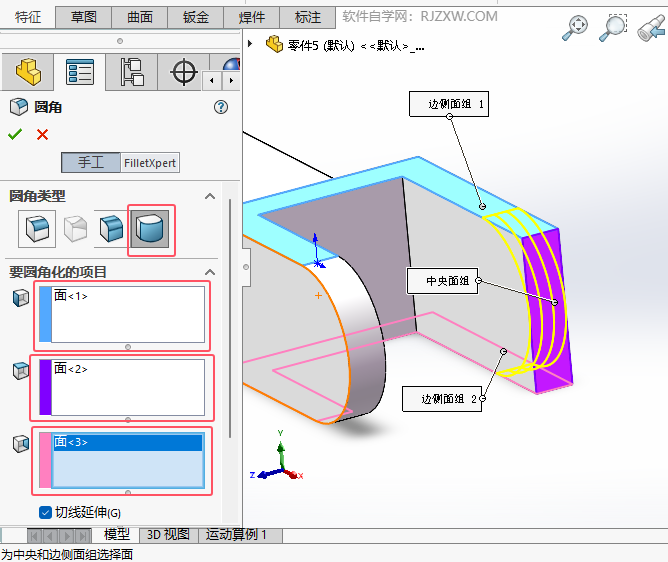

9、点击圆角工具。
10、设置完整全角选项,第一个面,第二个面,第三个面,第二个面很重要,就是要倒圆角的面。选好后,点击确定。
11、同样的方法倒一下另一个圆角。
12、选择实体的表,点击拉伸切除工具。
13、绘制一个直径10mm的圆形。
14、退出草绘后,进入切除拉伸设置,方向:完全贯穿,点击确定。 15、这样就切除孔位出来,接头零件就创建好了。 |
