在SW钣金扫描法兰中怎么设置半径

时间：2024-10-07 13:39:51 作者：彭老师

在SW钣金扫描法兰中怎么设置半径的方法，具体操作过程步骤如下，希望能帮助到大家！

1、打开solidworks软件，创建一块钣金面。
在SW钣金扫描法兰中怎么设置半径第1步

2、选择钣金的侧面，点击草图绘制工具。
在SW钣金扫描法兰中怎么设置半径第2步

3、然后绘制一个草图出来。如下图：
在SW钣金扫描法兰中怎么设置半径第3步

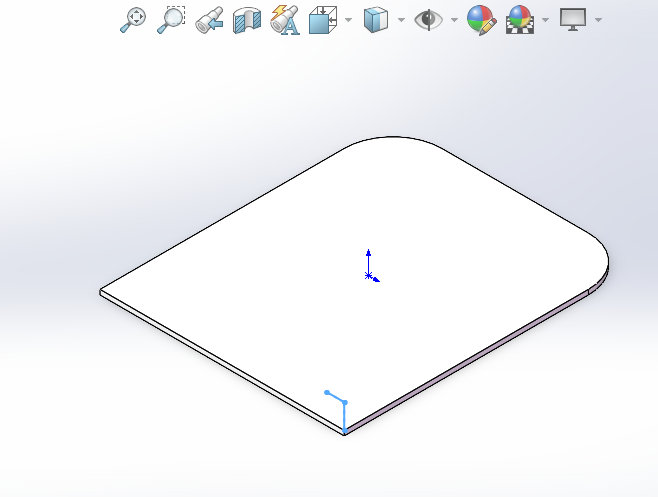

4、然后退出草图，效果图如下：
在SW钣金扫描法兰中怎么设置半径第4步

5、选择草图对象，点击扫描法兰工具。
在SW钣金扫描法兰中怎么设置半径第5步

6、轮廓和路径选择，轮廓选择草图6，路径选择钣金的边。点击确定。
在SW钣金扫描法兰中怎么设置半径第6步

7、找到法兰参数，就可以看到半径的设置。
在SW钣金扫描法兰中怎么设置半径第7步

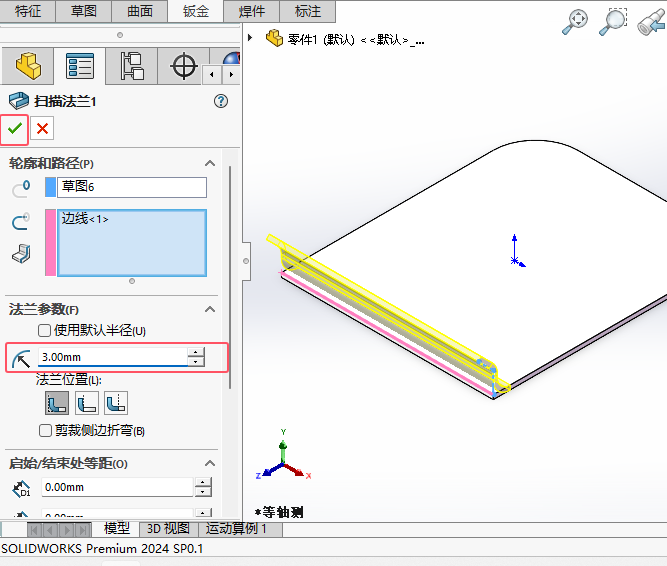

8、设置半径为3.00mm，点击确定。
在SW钣金扫描法兰中怎么设置半径第8步

9、这样钣金的折弯半径就设置了3mm的圆角。
在SW钣金扫描法兰中怎么设置半径第9步
