CAD2024绘制异径管图例的方法。具体操作过程步骤如下,希望能帮助到大家! |
1、打开CAD2024软件,新建空白文档。如下图:
2、然后点击直线工具。如下图:

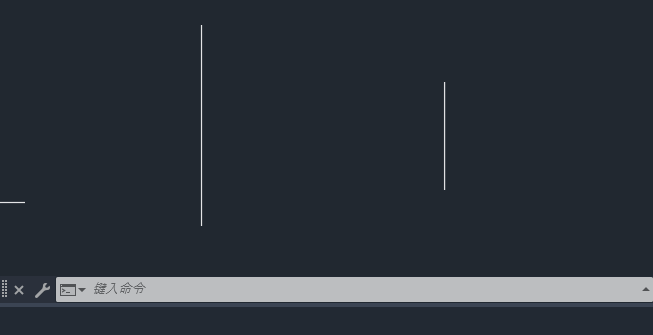

3、绘制二条直线出来。如下图:
4、同样绘制三条水平线。如下图:
5、同样绘制三条线。如下图:
6、点击三点画圆弧工具。如下图:
7、在两头绘制两个小圆弧。如下图:
8、再绘制一个三条支架图形。如下图:
9、同样绘制一个半圆弧即可。如下图:
10、这样三个都代表异径管图例。
|
