CAD2024绘制烟感探测器图例的方法
时间:2024-10-18 20:11:43  作者:彭老师

CAD2024绘制烟感探测器图例的方法。具体操作过程步骤如下,希望能帮助到大家!

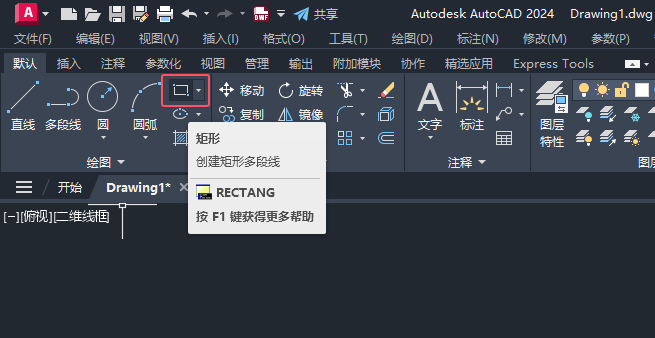

1、打开CAD2024软件,新建空白文档。点击矩形工具。

CAD2024绘制烟感探测器图例的方法第1步

2、点击矩形的两个对角点,创建一个长方形图形。

CAD2024绘制烟感探测器图例的方法第2步

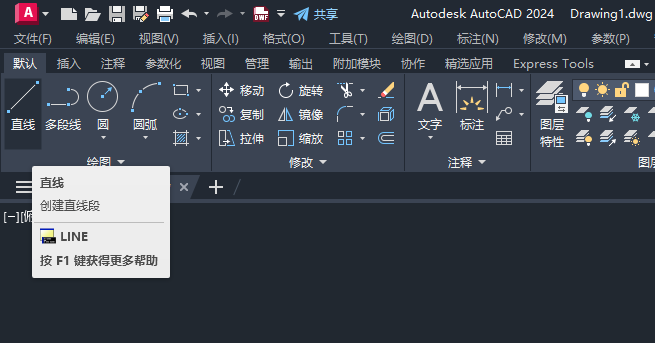

3、再点击直线工具,或是输入L命令空格。

CAD2024绘制烟感探测器图例的方法第3步

4、在长方形图形里面绘制一个三折线效果。

CAD2024绘制烟感探测器图例的方法第4步

5、图形创建好后,点击文字的多行文字工具。

CAD2024绘制烟感探测器图例的方法第5步

6、输入烟感探测器的说明内容即可。

CAD2024绘制烟感探测器图例的方法第6步
