CAD2024绘制干式立管图标的方法
时间:2024-10-23 09:41:43  作者:彭老师

CAD2024绘制干式立管图标的方法。具体操作过程步骤如下,希望能帮助到大家!

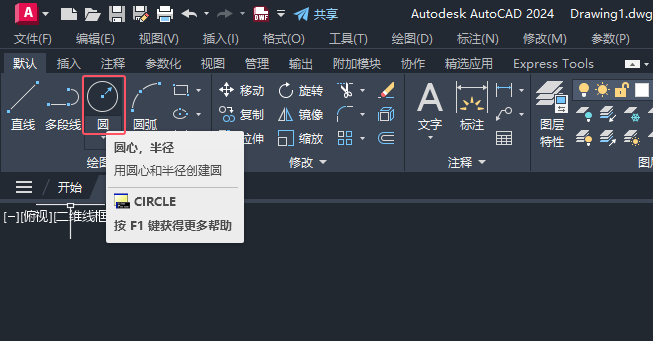

1、打开CAD2024软件,点击圆心,半径工具。

CAD2024绘制干式立管图标的方法第1步

2、点击圆心点,创建圆形即可。

CAD2024绘制干式立管图标的方法第2步

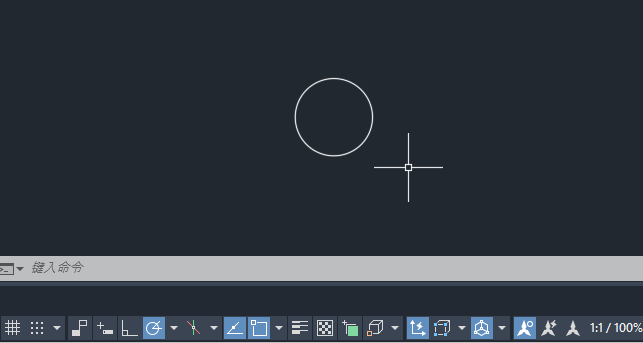

3、然后点击小圆的圆心点,再创建另一个圆形即可。

CAD2024绘制干式立管图标的方法第3步

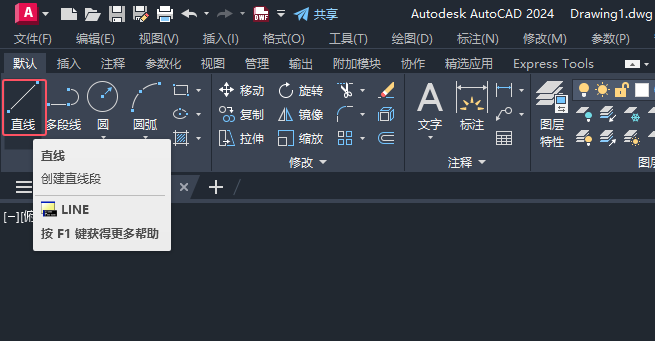

4、然后点击直线工具,如下图:

CAD2024绘制干式立管图标的方法第4步

5、然后在圆形上,创建一条直线出来。

CAD2024绘制干式立管图标的方法第5步

6、然后再使用多行文本工具,输入干式立管文字内容。

CAD2024绘制干式立管图标的方法第6步
