cad怎么修改图层
时间:2025-07-18 11:58:32  作者:彭老师

cad怎么修改图层?下面使用图文的方法分享给大家:

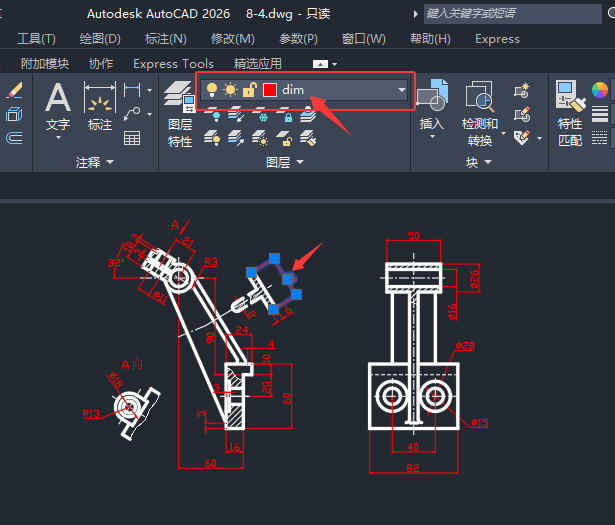

1、打开CAD2024软件,打开做好的图形,选择标注对象,就可以查看对应的图层为dim图层。

cad怎么修改图层第1步

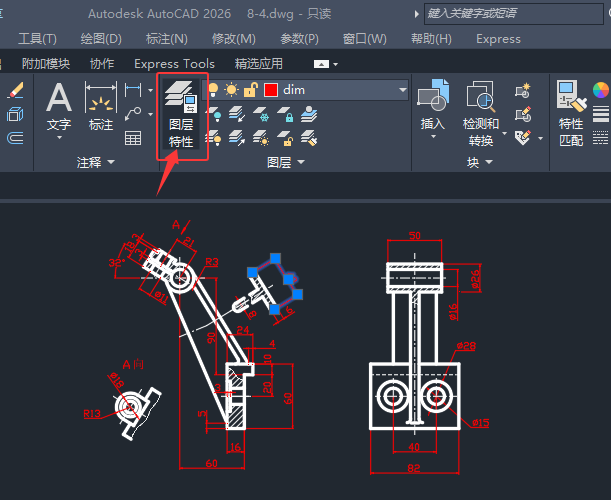

2、点击图层选项中图层特性选项。

cad怎么修改图层第2步

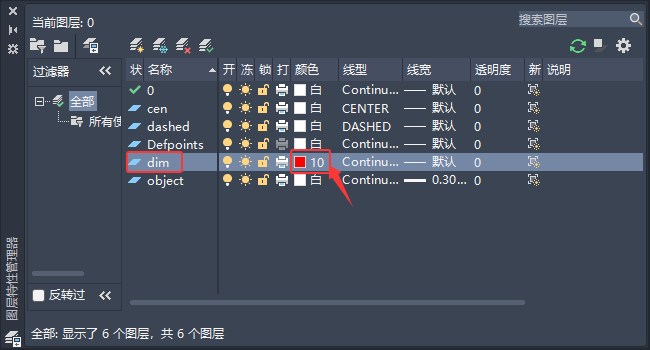

3、弹出图层特性管理器,找到dim图层,点击颜色红色。

cad怎么修改图层第3步

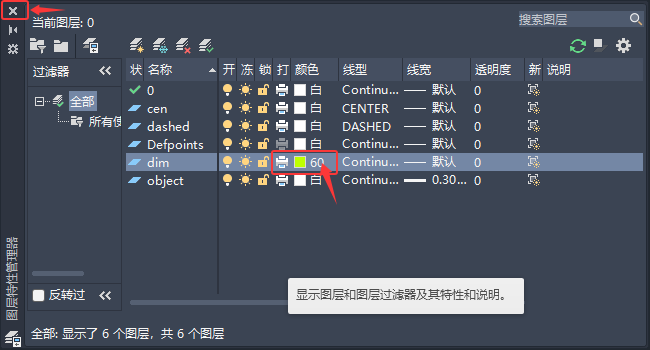

4、弹出选择颜色面板,选择绿色,点击确定。

cad怎么修改图层第4步

5、然后红色变成绿色,点击关闭图层面板。

cad怎么修改图层第5步

6、这样标注的颜色就会变成新的颜色。

cad怎么修改图层第6步
