用SolidWorks曲面建模一个音箱的详细方法

时间：2025-10-22 21:40:59 作者：彭老师

以下介绍的是用SolidWorks曲面建模一个音箱的详细方法，具体操作过程步骤如下：

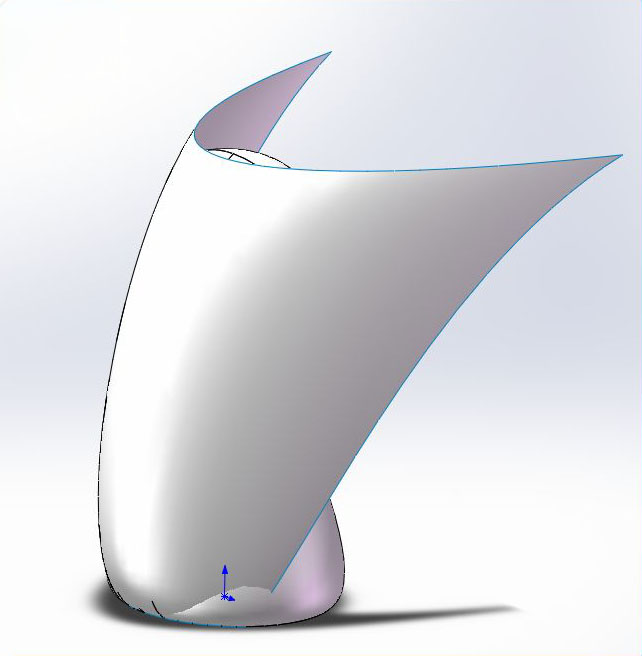

26.边界曲面。

用SolidWorks曲面建模一个音箱的详细方法第31步

用SolidWorks曲面建模一个音箱的详细方法第32步

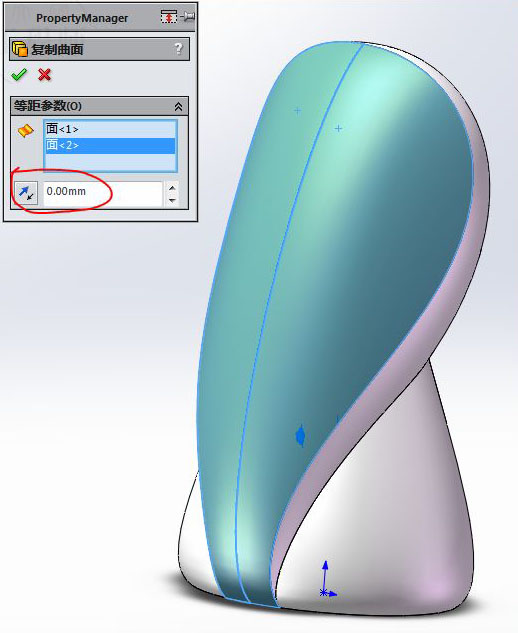

27.等距曲面，距离：0 。（隐藏上一步的曲面）

用SolidWorks曲面建模一个音箱的详细方法第33步

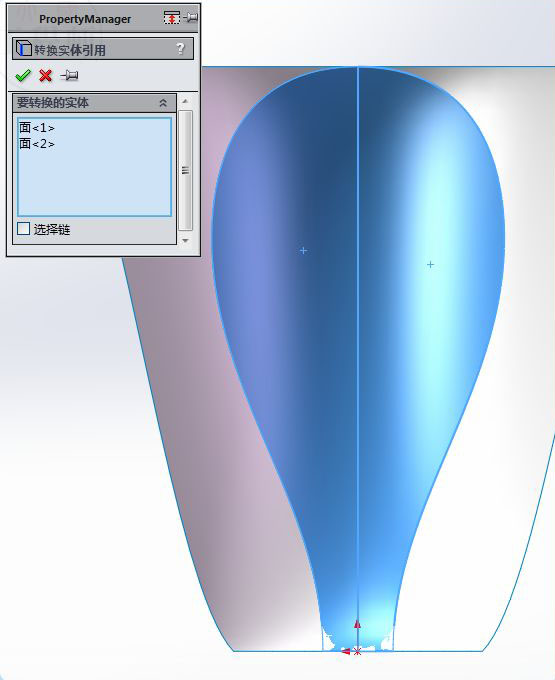

28.在前视基准面上草绘，转换实体引用蓝色曲面。
用SolidWorks曲面建模一个音箱的详细方法第34步

用SolidWorks曲面建模一个音箱的详细方法第34步

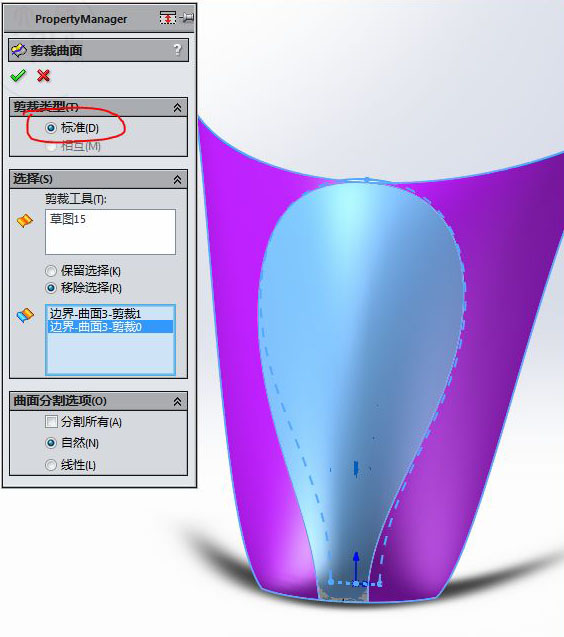

29.曲面剪裁，标准——移除紫色面。

用SolidWorks曲面建模一个音箱的详细方法第35步
