用SolidWorks曲面建模一个音箱的详细方法

时间：2025-10-22 21:40:59 作者：彭老师

以下介绍的是用SolidWorks曲面建模一个音箱的详细方法，具体操作过程步骤如下：

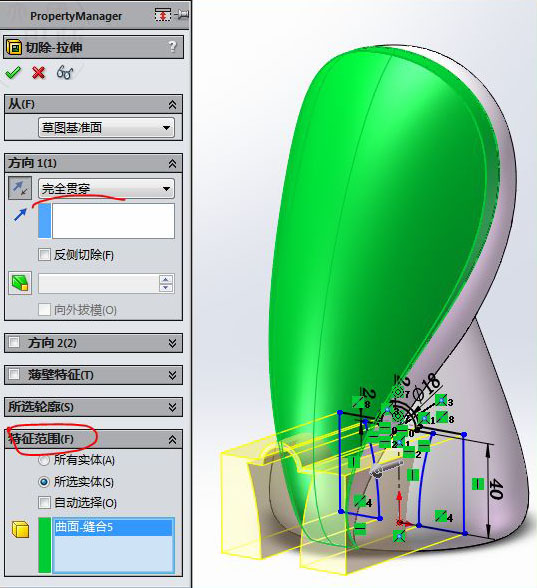

34.拉伸切除，完全贯穿，只选绿色实体。
用SolidWorks曲面建模一个音箱的详细方法第41步

用SolidWorks曲面建模一个音箱的详细方法第41步

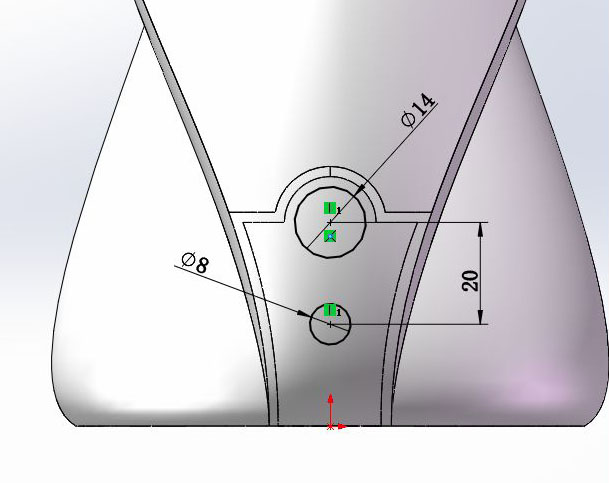

35.在前视面画圆。
用SolidWorks曲面建模一个音箱的详细方法第42步

用SolidWorks曲面建模一个音箱的详细方法第42步

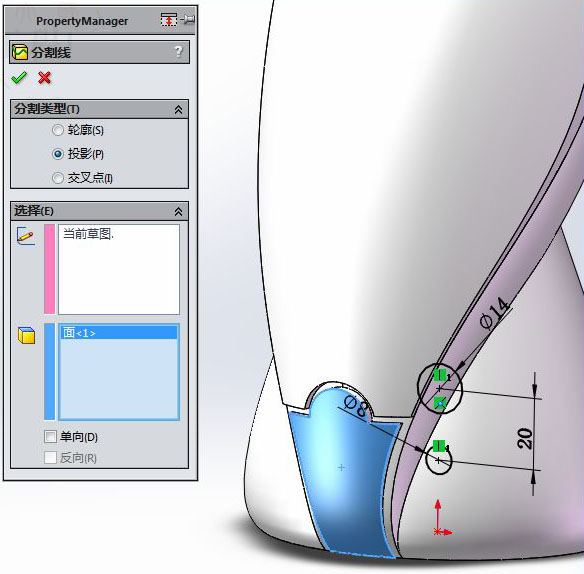

36.分割线。

用SolidWorks曲面建模一个音箱的详细方法第43步

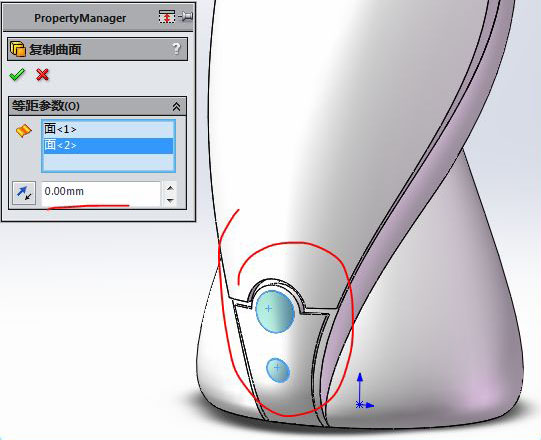

37.等距曲面，两个蓝色圆面。
用SolidWorks曲面建模一个音箱的详细方法第44步

用SolidWorks曲面建模一个音箱的详细方法第44步

38.加厚切除，厚度：1 。

用SolidWorks曲面建模一个音箱的详细方法第45步
