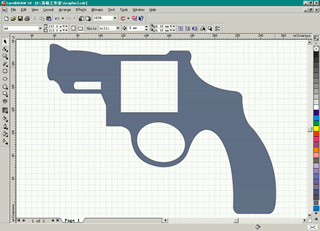

然后依次使用同样的方法，使另外两个图形在手枪外轮廓中形成镂空状态。操作完成后的图形看上去似乎并没有什么改变，这是因为图形没有被填充，仍然以线条显示的结果。将其选中，然后在色盘上点击选择一种颜色给图形填充，最终效果（如图9）。

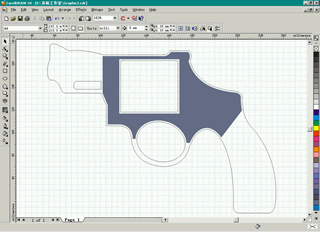

见（图10）

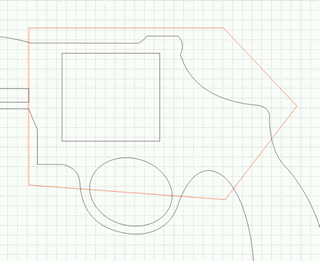

下面就让我们看一下制作这个封闭曲线图形的过程，（为了便于观察将该图形以红色边线显示）。绘制一矩形，（按键盘快捷键Ctrl+Q将其转化为曲线）使用造型工具调整成为形状、位置（如图11）的多边形

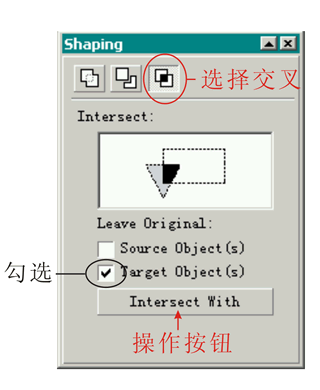

在Shaping（造型）面板选择Intersect（交叉）选项，设置其状态（如图12）

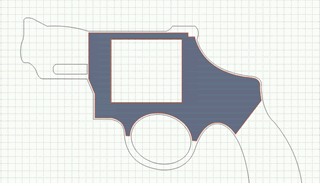

确定多边形处于被选择状态，用鼠标点击面板上的Intersect With（交叉于…）操作按钮，在绘图区点击手枪轮廓边线，操作完成后填充一种颜色结果如（图13）
很显然这样的结果不是我们最终想要的结果，还需要将其边界向内缩进一些，当然，用造型工具一点一点的也可以完成，不过这里我们将使用一种更简单方法将其边界向内缩进。

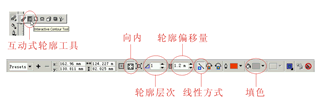

首先选中多边形，右键点击色盘上的"×"号将其边框取消，在工具栏内Interctive Blend Tool（互动式调和工具）图标上按下鼠标左键，不要松手，待弹出复选工具栏后选择Interctive Contour Tool（互动式轮廓工具），直接修改属性栏内的参数，将偏移方式选择为Inside（向内）、Contour Steps（轮廓层次）设为："2"、Contour Offset（轮廓偏移量）设为："1.0mm"、将"线性方式"按钮按下（如图14）

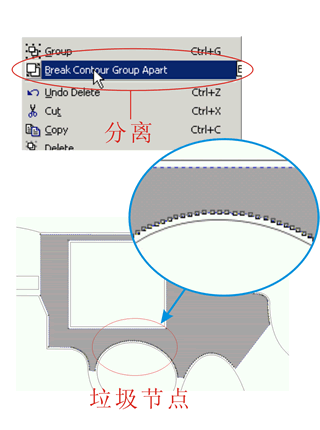

如果此时看不到轮廓的变化，可以修改一下属性栏内轮廓颜色。用鼠标右键点击该图形，在右键菜单内选择Break Contoursgroups apart（分离）选项，使图形与轮廓分离，然后选中其轮廓按键盘上的Delete键将轮廓删除。不过这样有个缺点就是产生的节点太多，但是用不着担心，用造型工具选中图形，将会看到图形上（尤其是弧线处）布满了大量的垃圾节点，下面就让我们来个快速消灭之（如图15）

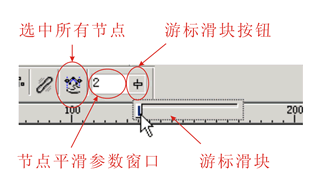

 点击属性栏内的Select All nodes（选中全部节点）图标，此时Curve Smoothness（节点平滑）参数窗口就会被激活，点一下紧挨着窗口后面的小图标，将弹出的游标滑块稍微向右边托动，使窗口中的数字增加到1时松开鼠标按键，这样一来就可以除去那些不需要的垃圾节点了（如图16）。（注：如果数字过大就会将图形中的直线部分变为平滑的曲线！）用形状工具调整一下，使其符合图例中所示的形状。是不是很容易呢……

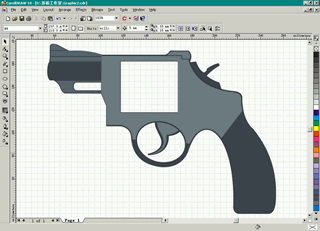

用以上所讲的方法添加各部件（如图17）
|
