CDRX5绘制左轮手枪实例教程
时间:2012-07-05 09:26:48  作者:彭老师

这篇教程向软件自学网的朋友们介绍用CDR绘制左轮手枪的方法,教程不算经典,也不算太难,主要希望软件自学网的朋友们通过这篇教程学会在CDR里的基本色彩控制和基本操作。

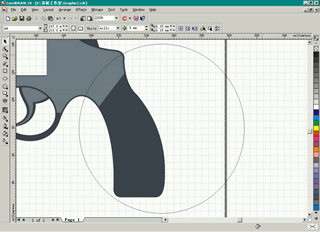

明白了以上的步骤,那么下面做手枪手柄的外轮廓就会容易的多了。使用椭圆工具在手枪轮廓的手柄位置绘制一拖圆形,大小位置(如图18)
CDRX5绘制左轮手枪实例教程 _软件自学网

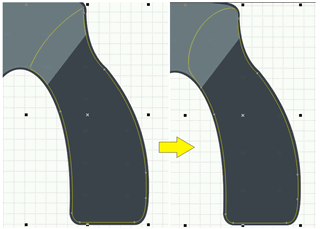

使用上面我们所讲的Intersect(交叉)功能将其与手枪轮廓交叉,得到的图形将其轮廓用以上所讲的方法向内缩进一些,偏移量为:"1.2mm",然后将不需要的节点使用"节点平滑"功能去除,再对其顶部曲线修改一下就可以了(如图19)
CDRX5绘制左轮手枪实例教程 _软件自学网

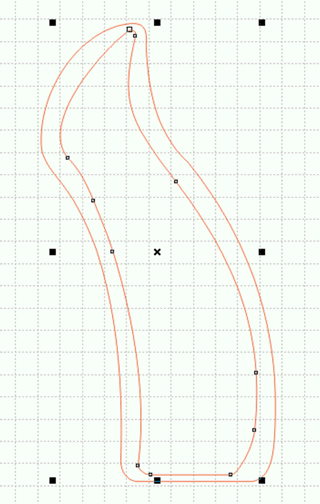

手柄需要进行调和,才能使其具有立体和真实感,调和是在最少两个图形间进行的,所以需要再绘制一个(如图20)
CDRX5绘制左轮手枪实例教程 _软件自学网
这个图形可以通过Interctive Contour Tool(互动式轮廓工具)而得到,上面我已经讲过它的使用方法,将轮廓形式设置为"向内",轮廓层次为:"1",不同的是轮廓偏移量设定为?quot;5mm",分离后则不要删除轮廓,之后同样使用Curve Smoothness(节点平滑)功能将其多余的节点去除,最后将其尖角的地方用"造型工具"调平滑一些(如下图)

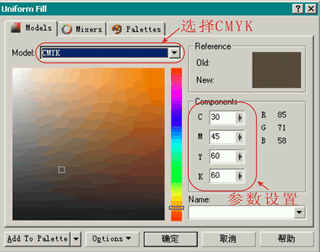

CDRX5绘制左轮手枪实例教程 _软件自学网 调和之前在这里我们首先给图形上色,(色彩是绘制照片级图像的灵魂,一定要在平时多加练习和观察)!选中大一点的手柄图形,使用键盘快捷键 Shift+F11打开Uniform Fill(标准填色)对话框,设置填色C30、M45、Y60、K60(如图21),完成后按确键关闭对话框,用同样的方法将小图形的颜色CMYK参数分别设置为:C30、M45、Y60、K30,然后把两图形的边框取消,点击Interctive Blend Tool(互动式调和工具),用鼠标左键点击大手柄图形,不要松开按键直接托向小图形中心,当出现连续状态时松开鼠标,修改属性栏步长值参数为5(如图 22)


CDRX5绘制左轮手枪实例教程 _软件自学网

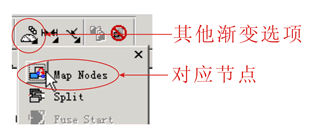

可以看到叠压后的结果并不理想,下面就使用节点对应功能调整一下。确定连续的图形处于全部选中状态,点击一下属性栏内的Miscellaneous Blend Option(其他渐变选项)图标,在弹出的复选框内点击Map Nodes(对应节点)选项图标(如图23)
CDRX5绘制左轮手枪实例教程 _软件自学网
鼠标指针就会变成黑色的弯箭头状,此时选中状态只出现在最上层的那个小手柄图形上面,其节点也全部显示出来,点击其中的一个节点,同样的状态就会下移到了大手柄图形上了,再点击其中的一个相对应的节点,操作过程(如图24)

CDRX5绘制左轮手枪实例教程 _软件自学网

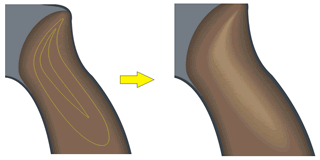

或许你操作的结果和图例可能不完全一样,你可以继续重复的对应两个图形的其他节点,直至你满意为止。(注:图形之间的调和注重节点的对数,也就是说两个图形包括节点的数量、位置越相似,那么调和出来的结果就越圆滑),手柄的高光处(如图25)的调和图形和手柄的做法类似,做法与步骤这里就不再陈述了。(大一点的图形色彩参数为:C30、M45、Y60、K30,小图形色彩参数为:C20、M35、Y55、K15)

CDRX5绘制左轮手枪实例教程 _软件自学网

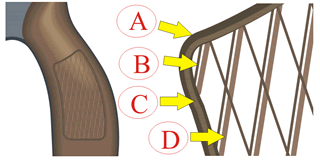

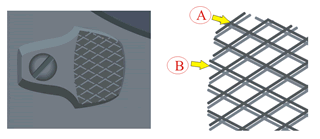

手柄上的木刻效果和枪身上凹凸的菱形效果,是深色和浅色线条叠加后在视觉上产生的一种错觉,颜色的明暗变化起到了决定性的作用。看一下放大的效果你就会说:哎,原来如此啊!(如图26-27)(图26:A线填色C35、M45、Y60、K60,线宽1.0mm;B线C35、M45、Y60、K45,线宽0.2mm;C线C35、M45、Y60、K30,线宽0.4mm;D线C35、M45、Y60、K10;图27:A线填色C17、M0、Y0、K70,线宽0.2mm;B线填色C15、M0、Y0、K45,线宽0.2mm)

CDRX5绘制左轮手枪实例教程 _软件自学网

CDRX5绘制左轮手枪实例教程 _软件自学网
