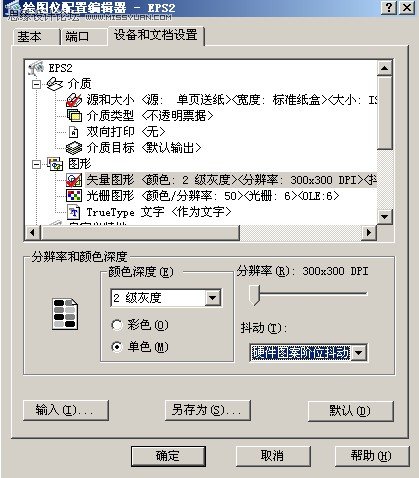

"矢量图形"对话框, 选单色就是黑白色的,这里还可以设置 分辨率 这里默认 300DPI,抖动不用管,默认就好.

"光栅图形"是设置输出JPG格式的选项,这里不作详细介绍.因为并不能输出高清JPG.

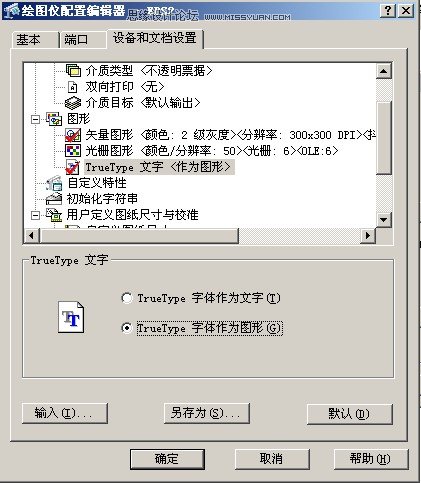

"TrueType 文字" 对话框,选"TrueType 字体作为图形",这样输出文字就不会错位,重叠在一起了.

好了,点确定(其它选项不是很重要),再点完成.

配置完成后,会多出一个EPS的绘图仪.配置完成,进入CAD出图

ctrl+p 打印 对话框选项如下图(如果之前没有配置打印,会弹出一个对话框警告,别管他,点确定).

名称:选择刚刚命名的绘图仪"EPS.PC3" —— 勾选"打印到文件" ——选择“图纸尺寸”——然后打印范围选择“窗口”模式，再点窗口，框选你要输出的部分。点“确定”——弹出保存对话框，选择要保存的路径 OK。

输出的是EPS，你可以直接用AI，CDR，PS打开。PS 用”置入“这样进去的EPS文件是”智能矢量对象“，可以自由缩放，不会模糊，剩下的大家可以搞定了。
